Test R+rfinar-datarna+rfiana-addr

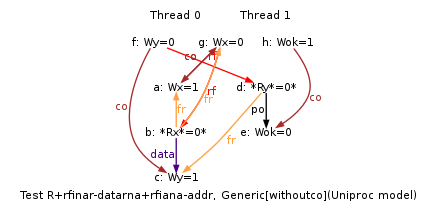

Executions for behaviour: "0:R1=0 ; 1:R0=0 ; 1:R1=0 ; 1:R3=0 ; ok=0 ; y=1"

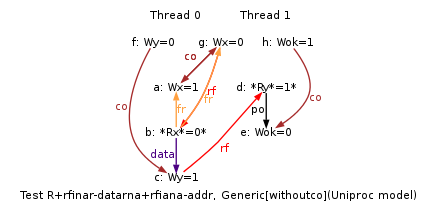

Executions for behaviour: "0:R1=0 ; 1:R0=1 ; 1:R1=0 ; 1:R3=0 ; ok=0 ; y=1"

Executions for behaviour: "0:R1=0 ; 1:R0=0 ; 1:R1=1 ; 1:R3=0 ; ok=1 ; y=1"

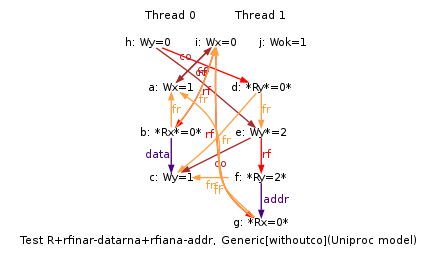

Executions for behaviour: "0:R1=0 ; 1:R0=0 ; 1:R1=2 ; 1:R3=0 ; ok=1 ; y=1"

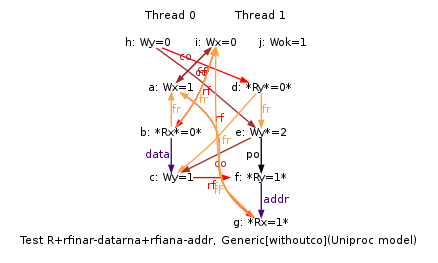

Executions for behaviour: "0:R1=0 ; 1:R0=0 ; 1:R1=1 ; 1:R3=1 ; ok=1 ; y=1"

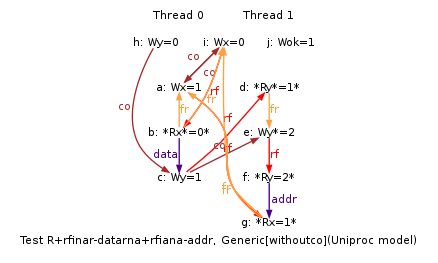

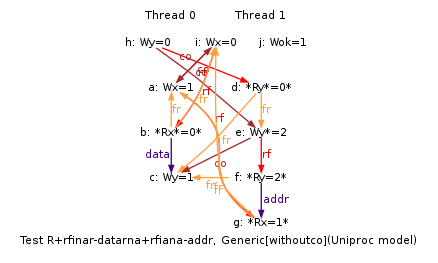

Executions for behaviour: "0:R1=0 ; 1:R0=0 ; 1:R1=2 ; 1:R3=1 ; ok=1 ; y=1"

Executions for behaviour: "0:R1=0 ; 1:R0=1 ; 1:R1=2 ; 1:R3=0 ; ok=1 ; y=2"

Executions for behaviour: "0:R1=0 ; 1:R0=1 ; 1:R1=2 ; 1:R3=1 ; ok=1 ; y=2"

ARM R+rfinar-datarna+rfiana-addr
"RfiNaR DpDatadWRNa WseNaA RfiANa DpAddrdR Fre"
Cycle=RfiNaR DpDatadWRNa WseNaA RfiANa DpAddrdR Fre
Prefetch=0:x=F,0:y=W,1:y=F,1:x=T
Com=Ws Fr
Orig=RfiNaR DpDatadWRNa WseNaA RfiANa DpAddrdR Fre
{ ok=1;
%x0=x; %y0=y;
%y1=y; %x1=x; %ok1=ok;
}
 P0             | P1                  ;
 MOV R0,#1      | MOV %T3,#2          ;
 STR R0,[%x0]   | LDREX R0,[%y1]      ;
 LDREX R1,[%x0] | STREX %T2,%T3,[%y1] ;
 EOR R2,R1,R1   | CMP %T2,#0          ;
 ADD R2,R2,#1   | BNE Fail1           ;
 STR R2,[%y0]   | LDR R1,[%y1]        ;
                | EOR R2,R1,R1        ;
                | LDR R3,[R2,%x1]     ;
                | B Exit1             ;
                | Fail1:              ;
                | MOV R4,#0           ;
                | STR R4,[%ok1]       ;
                | Exit1:              ;
Observed
    0:R1=0; 1:R0=0; 1:R1=0; 1:R3=0; ok=0; y=1;
and 0:R1=0; 1:R0=1; 1:R1=0; 1:R3=0; ok=0; y=1;
and 0:R1=0; 1:R0=0; 1:R1=1; 1:R3=0; ok=1; y=1;
and 0:R1=0; 1:R0=0; 1:R1=2; 1:R3=0; ok=1; y=1;
and 0:R1=0; 1:R0=0; 1:R1=1; 1:R3=1; ok=1; y=1;
and 0:R1=0; 1:R0=0; 1:R1=2; 1:R3=1; ok=1; y=1;
and 0:R1=0; 1:R0=1; 1:R1=2; 1:R3=0; ok=1; y=2;
and 0:R1=0; 1:R0=1; 1:R1=2; 1:R3=1; ok=1; y=2;
